Technische Details
Lichttransmissionsgrad: 81 % (am linken Rohr ohne Bildschirm) / 71 % (am rechten Rohr mit Bildschirm, auf dem die Angaben angezeigt werden)
Objektiv: 42 mm
Sichtfeld: 110 m auf 1.000 m Entfernung
Augenabstand: 16,2 mm,
Austrittspupille: 4,2 mm.
Helligkeitswert: 17,64.
Dämmerungszahl: 20,49
Nächstgelegener Beobachtungspunkt: 5 m
Wasserundurchlässig (nicht eintauchen) und Antibeschlag
Erklärung zur korrigierten Distanz
Ein Beispiel: Ein Bogenschütze zielt in einem Winkel von -52° von seinem Baumsitz auf ein Tier unterhalb seiner Position. Die Messung der Visierlinie ergibt 29 m. Wenn sich der Jäger jedoch ausschließlich auf diese Information stützt, besteht die Gefahr, dass er das Ziel „überschießt“. Die angezeigte tatsächliche horizontale Entfernung (winkelkompensiert) beträgt 18 m. Auf diese korrigierte Entfernung muss der Jäger seinen Schuss ausrichten.
Einstellen des Leuchtabsehens und der Dioptrie (Teil 1/2)
Damit du eine einwandfreie Bildqualität erhältst ist es wichtig, die unterschiedlichen Sehschärfen deiner Augen zu kompensieren und ein scharfes Zielabsehen zu erkennen. Beachte deshalb diese vier Schritte:
1. Beleuchte das Fernglas (ON) und schließe das linke Auge.
2. Ziele auf eine einfarbige Fläche (Himmel oder weiße Wand). Drehe den Ring am rechten Rohr, bis du ein absolut scharfes Bild erhältst.
Funktionen des LRF 1.000 m (Teil 2/2)
Wechseln der Einheit:
Drücke und halte die Taste MODE. Die Einheiten wechseln zwischen Metern (m) und Yards (Y) und zurück.
Wechseln des Modus:
Wenn der Bildschirm beleuchtet ist, drücke einmal auf die Taste MODE. 3 Modi folgen aufeinander:
– Basismodus: Einfacher Zielpunkt
– Korrigierter Modus: Anzeige des Zielwinkels, der gemessenen Entfernung sowie der korrigierten Entfernung
– Modus für schwache Lichtverhältnisse: Ein Leuchtabsehen erscheint für besseres Zielen bei dunklerer Umgebung

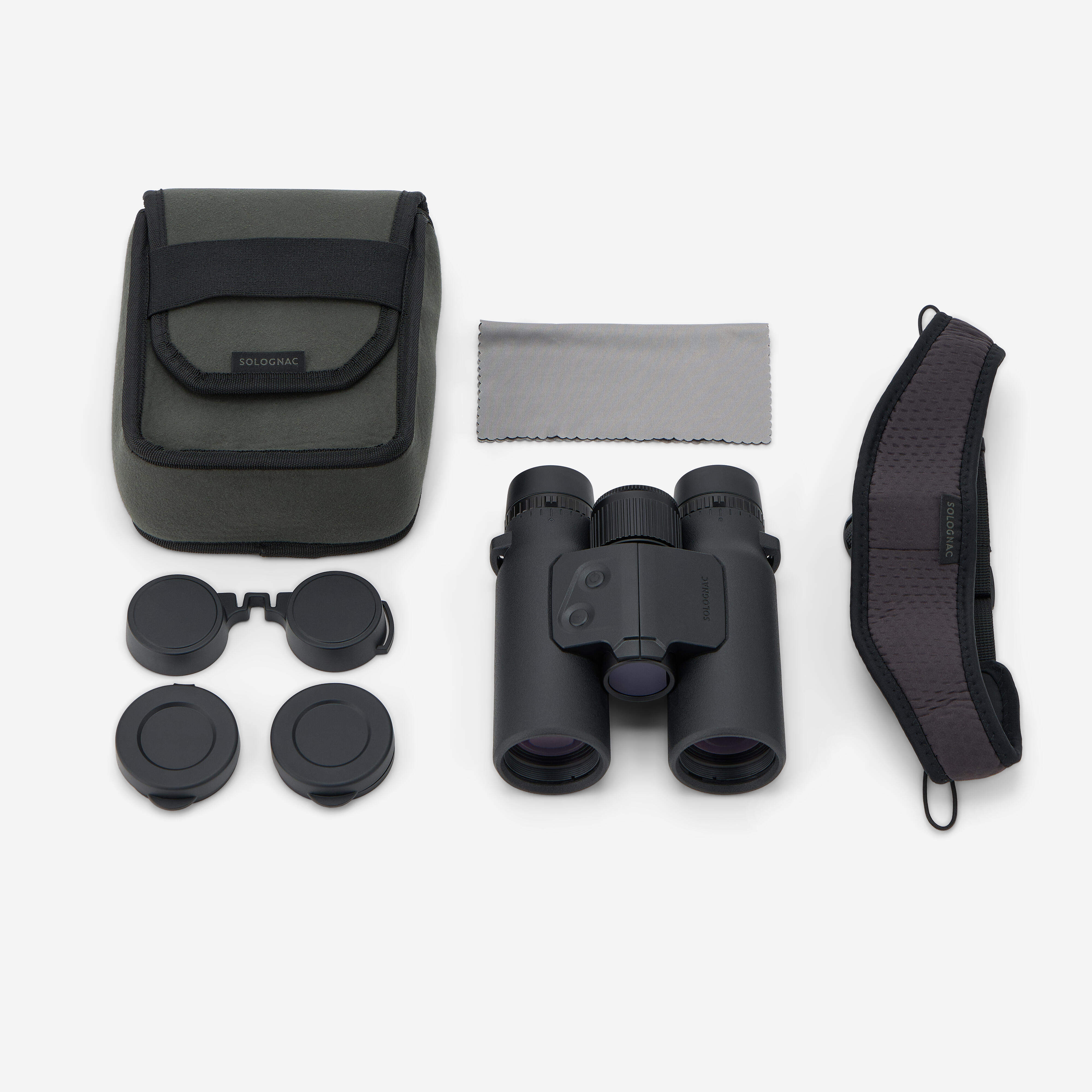

Lieferumfang
Das Set beinhaltet:
– Fernglas LRF 1.000 m 10×42
– Schutzkappe Okular
– Zwei Schutzkappen für die Objektive
– Trageband
– Schutzhülle
– Reinigungstuch für die Optiken
– CR2-Batterie mit 3V für ca. 4.000 Messungen
Weitere Merkmale, die du kennen solltest
Linsenvergütung: FBMC (Full Broadband Multi coated)
Prisma: BaK4, dielektrische Beschichtung
Kunststoffgehäuse aus PPS
Maße: 160 × 132 × 62 mm
Gewicht: 870 g ohne Batterie.
Betriebstemperatur: -10 °C / +50 °C
Funktionen des LRF 1.000 m (Teil 1/2)

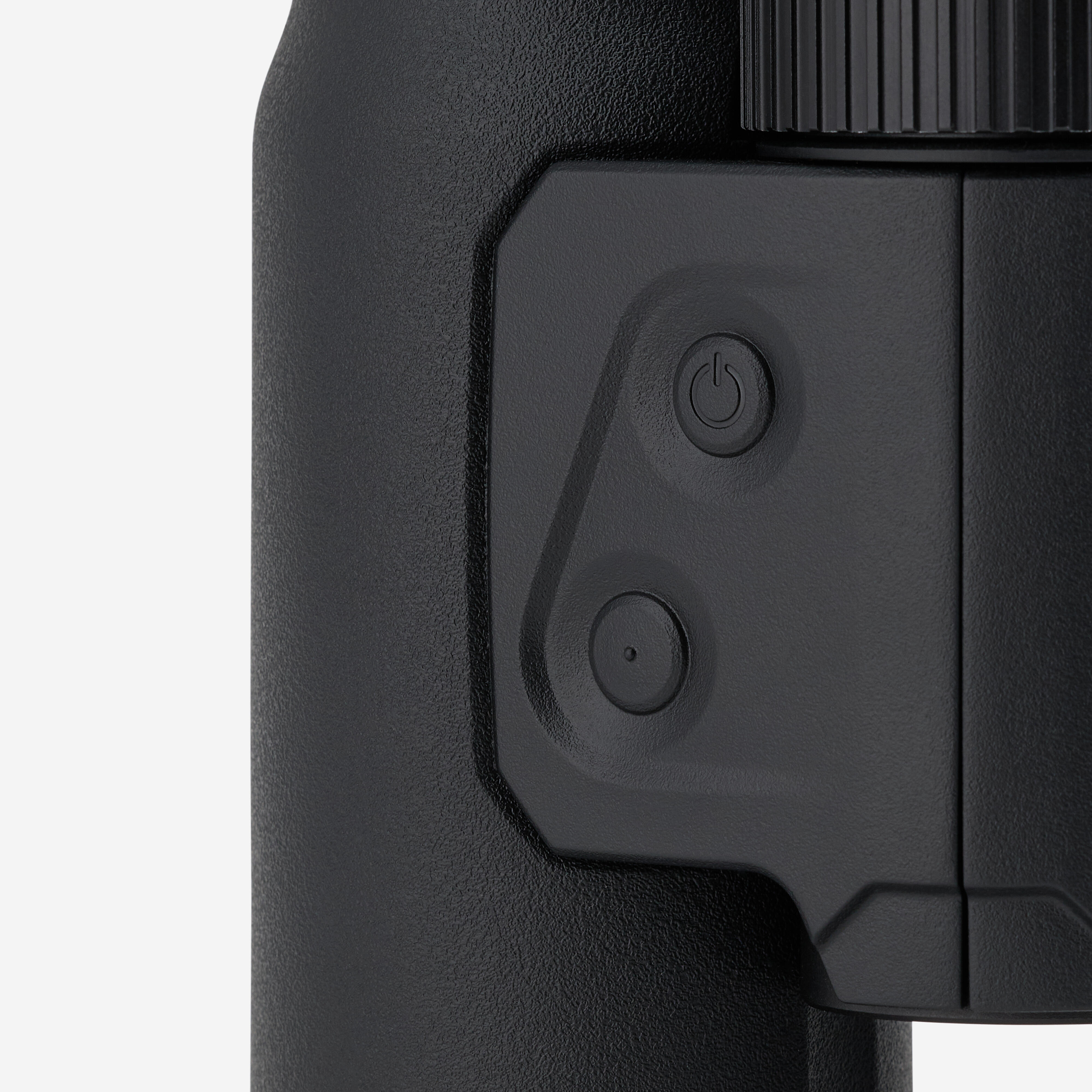

Inbetriebnahme: Drücke kurz die ON/OFF-Taste: Auf dem LCD-Bildschirm (ohne Hintergrundbeleuchtung) wird der zuletzt verwendete Modus angezeigt.
Messung:
Drücke kurz die ON/OFF-Taste: Eine Messung wird durchgeführt.
Halte diese Taste gedrückt und die Messungen werden entsprechend der Bewegung des Fernglases und des Zielobjektes überprüft (Funktion Abtasten). Nach 10 Sekunden ohne Eingabe erlischt der Bildschirm.
Einstellen des Leuchtabsehens und der Dioptrie (Teil 2/2)
3. Stelle den Unterschied zwischen deinem linken und deinem rechten Auge ein.
4. Schließe dein linkes Auge und nimm ein Objekt zwischen 20 und 50 m mit dem mittleren Ring ins Visier. Drehe ihn, bis du ein genaues und scharfes Bild des Zielobjektes erhältst.
5. Schließe das rechte Auge. Beobachte dasselbe Objekt und drehe den Ring am linken Rohr so lange, bis du ein genaues und scharfes Bild erhältst.
Der Dioptrienausgleich ist nun vorgenommen.
Bewährte Praktiken (Teil 2/3)
Wissenswerte Folgen der Elemente:
– Die Entfernungsmessung über einem See, Teich oder einer anderen Wasseroberfläche kann Spiegelungen und fehlerhafte Messungen auslösen
– Auf hohe Distanzen sind große Objekte einfacher zu lokalisieren als kleine.
Funktionsweise Fernglas mit Entfernungsmesser
Mit diesen Optiken kannst du Entfernungen mit dem Sichtfeld deines Fernglases messen. Hierfür erzeugt ein Laser pulsierende Lichtwellen. Diese Wellen treffen auf das Ziel und reagieren auf den Sensor im Fernglas. Durch die benötigte Zeit zwischen Lichtemission und der Resonanz auf den internen Empfänger des Lasers wird die Entfernung auf das Ziel gemessen. Diese Information wird nun im System bearbeitet und die Ergebnisse werden auf dem Bildschirm im rechten Rohr des Fernglases angezeigt.
Bewährte Praktiken (Teil 1/3)
Die Entfernungsmessung kann durch verschiedene mit dem Ziel zusammenhängende Faktoren beeinträchtigt werden. Du solltest dir deshalb folgendes merken:
– Helle Farben und glänzende Oberflächen reflektieren üblicherweise besser als dunkle Farben und matte oder strukturierte Oberflächen
– Schnee, Regen und Nebel können die Messung stören
– Feste Gegenstände wie z. B. Steine reflektieren besser als Sträucher
Bewährte Praktiken (Teil 3/3)
Hast du Schwierigkeiten, ein Tier oder Objekt zu lokalisieren, versuche, ein anderes Objekt in der Nähe zu lokalisieren oder die Abtasten-Funktion für eine Panoramaaufnahme mit Vorder- und Hintergrund zu nutzen, und gleichzeitig die Reichweitenänderungen zu beobachten.
Beispiele Messungen der maximalen Reichweite:
– Auf hochreflektierende Ziele: 1.000 m
– Auf Wild: 600 m.
