Technische Eigenschaften
Vergrößerung:
6-fach
Objektivdurchmesser: 25 mm
Fadenkreuz: numerisch
Lineares Sichtfeld 111,3 m bis 1.000 m (365 Fuß bis 1.000 yds)
Max. Reichweite: 1.097 m (1.200 yds)
Reichweite Baum: 640 m (700 yds)
Reichweite Wild: 320 m (350 yds)
Mindestabstand: 4,5 m (5 yds)
Wasserdichtigkeit: IPX4 (spritzwassergeschützt)
Setinhalt

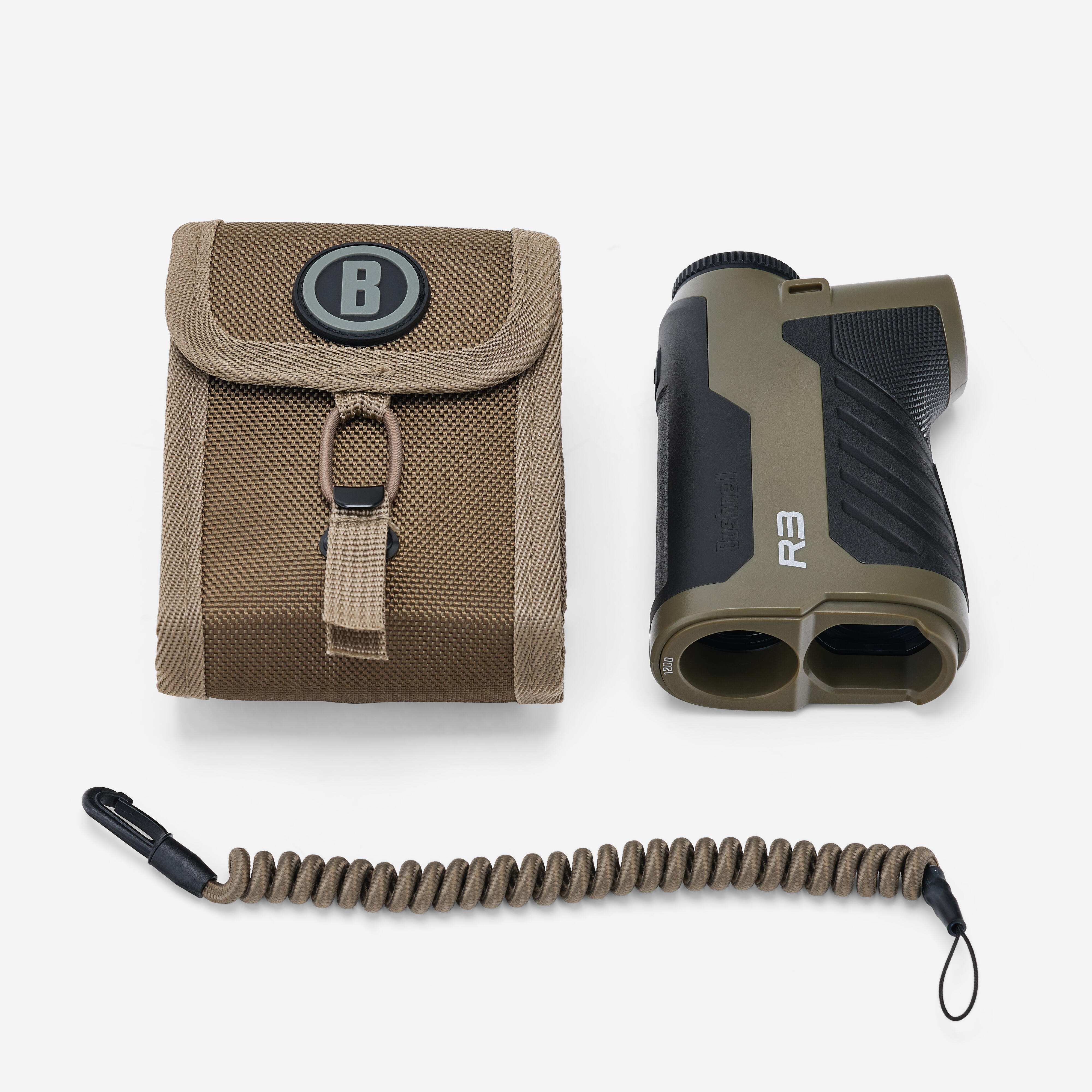

Das Set beinhaltet:
- Entfernungsmesser
- Gebrauchsanleitung
- eine weiche Transporthülle
- eine Handschlaufe
- ein Reinigungstuch für das Objektiv
- ein elastisches Band
- eine CR2-Batterie
- einen Bushnell-Aufkleber
Grundfunktionen (Teil 1)
Vor dem ersten Gebrauch: Entferne die Abdeckung des Batteriefachs, indem du die Lasche anhebst und die Abdeckung gegen den Uhrzeigersinn drehst. Entferne den roten Sticker vom Pluspol der Batterie und schließe die Abdeckung wieder. Hinweis: Es wird empfohlen, die 3-Volt-Lithium-Batterie des Typs CR2 mindestens alle 12 Monate auszuwechseln. Lege sie mit dem Minuspol voran in das Fach ein.
Grundfunktionen (Teil 2)

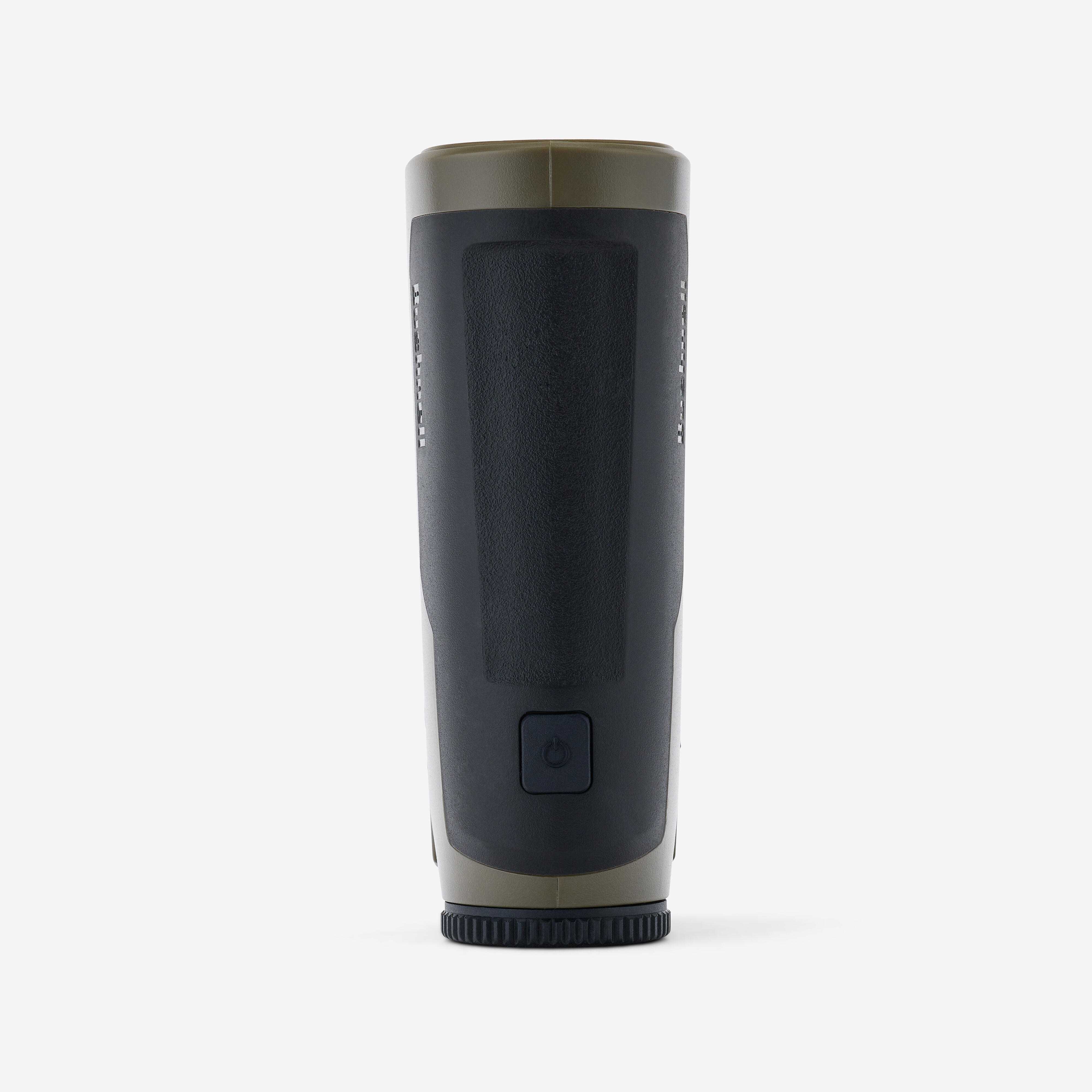

1.Taste Ein/Entfernung:
- Kurz drücken, um das Gerät einzuschalten.
- Erneut drücken, um die Entfernung einzustellen.
- Gedrückt halten, um den Scan-Modus zu aktivieren oder bei ausgeschaltetem Gerät die Einheitenauswahl aufzurufen.

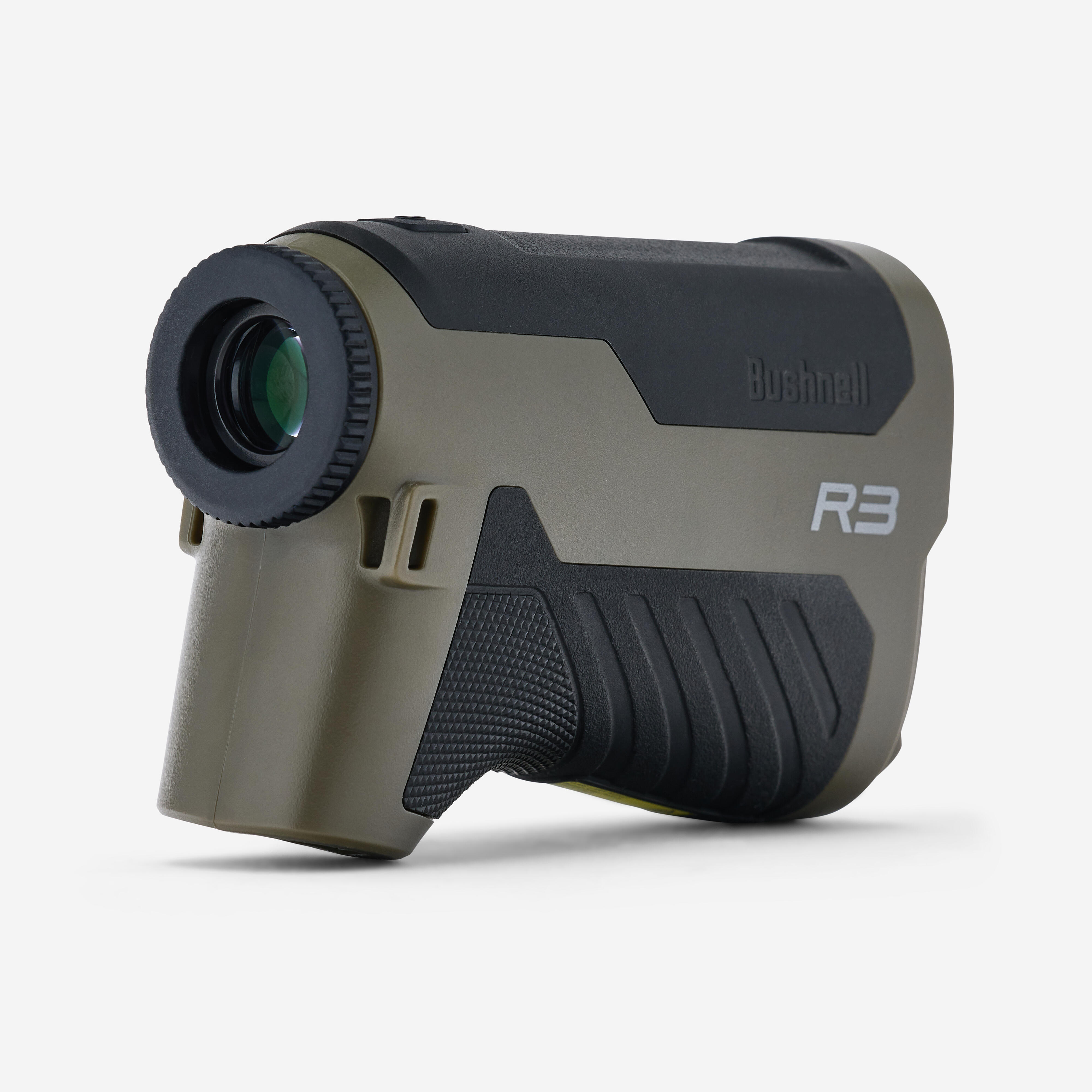

2. Einstellung Fadenkreuz:
- Den Dioptrienausgleich drehen, bis das Bild scharf ist.
3. Befestigung Handschlaufe:
Zum sicheren Transport des Geräts. Durch die Löcher über dem Batteriefach kannst du sie nach links oder rechts schieben.
Auswahl der Entfernungseinheit
Im Menü „Konfiguration“ kannst du die Entfernungseinheiten auswählen: Yards, Meter oder Fuß. Halte bei ausgeschaltetem Gerät die Ein-/Aus-Taste gedrückt, um das Konfigurationsmenü aufzurufen. Die erste Einstellung ist „Yards“ und „Y“ blinkt für diese Auswahl. Halte dieselbe Taste 3 Sekunden lang gedrückt, bis „M“ angezeigt wird, um zu Metern zu wechseln. Halte die Taste weitere 3 Sekunden gedrückt, um zu Fuß zu wechseln. Lass die Taste los, um die Auswahl zu bestätigen.
Automatischer Scan
Um die automatische Scan-Funktion zu nutzen, halte den Auslöser gedrückt, richte den Entfernungsmesser auf das erste Objekt/Ziel und führe ihn dann zum nächsten. Der automatische Scan löst eine kontinuierliche Aktualisierung der Messung der Standard-Visierlinie aus.
Winkelbereichskompensation (ARC – Angle Range Compensation) - Teil 1
Unabhängig von der verwendeten Waffe (Bogen oder Gewehr) beeinträchtigen unterschiedliche Neigungen im Gelände die Berechnung der tatsächlichen horizontalen Entfernung zum Ziel. Deshalb ist das Gerät mit ARC-Technologie ausgestattet. Dabei überträgt ein Neigungsmesser die Winkeldaten an einen integrierten Chip, wenn sich die Zielobjekte in höherer oder tieferer Lage befinden. Diese Daten werden anschließend verarbeitet, um die Visierlinie, den Winkel und die kompensierte Entfernung zu berechnen.
Winkelbereichskompensation (ARC – Angle Range Compensation) - Teil 2
Ein Beispiel: Ein Bogenschütze zielt in einem Winkel von -52° von seinem Baumsitz auf ein Tier unterhalb seiner Position. Die Messung der Visierlinie ergibt 29 m (32 yds). Wenn sich der Jäger jedoch ausschließlich auf diese Information stützt, besteht die Gefahr, dass er das Ziel „überschießt“. Die angezeigte tatsächliche horizontale Entfernung (winkelkompensiert) beträgt 18 m (19,7 yds). Auf diese Entfernung muss der Jäger seinen Schuss ausrichten.
Pflege/Reinigung des Entfernungsmessers
Die Linsen des Laser-Entfernungsmessers R3 1200 haben eine Mehrfachvergütung, um eine optimale Lichtdurchlässigkeit zu gewährleisten. Sie müssen deshalb besonders sorgfältig behandelt werden. Empfehlung:
- Staub oder Verschmutzungen auf den Linsen durch Wegpusten (oder mit einer weichen Bürste) entfernen.
- Anschließend mit dem mitgelieferten Mikrofasertuch in kreisenden Bewegungen reiben.
Hinweis: Das Gerät ist gemäß IPX4 wasserdicht. Es darf jedoch nicht unter Wasser getaucht werden.
