Produkteigenschaften des Entfernungsmessers
Vergrößerung: ×5,
Objektivdurchmesser: 21 mm,
Fadenkreuz: HCD korrigiert Shoot-To Range,
Augenabstand: 16 mm,
Sichtfeld: 7º,
lineares Sichtfeld: 367 bis 1.000 Yard (914 m),
maximale Reichweite: bis zu 1.400 Yard (1.280 m),
Reichweite – Baum: bis zu 950 Yard (868 m),
Reichweite – Tier: bis zu 750 Yard (685 m),
Naheinstellgrenze: 5 Yard (4,5 m),
maximaler Ablesewinkel: +/- 89°,
Wasserundurchlässigkeit: hält schlechten Wetterbedingungen stand

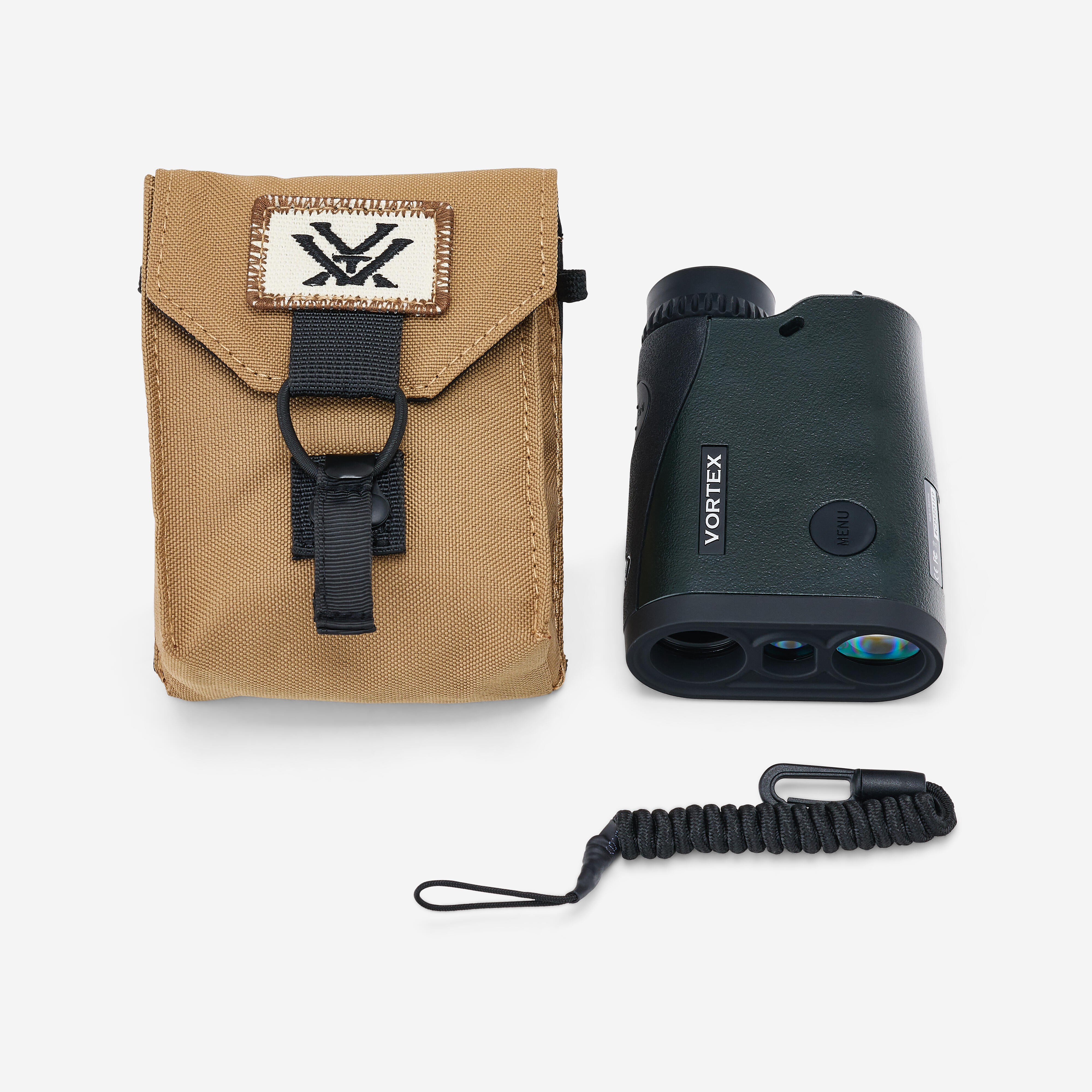

Setinhalt
Das Set beinhaltet:
- Entfernungsmesser
- Gebrauchsanweisung
- weiches Etui für Transport/Aufbewahrung
- Schlaufe
- Tuch für das Objektiv
- elastisches Band
- CR2-Batterie
Grundlegende Funktionsweise (Teil 1/3)
Einsetzen und Auswechseln der Batterie:
Ziehe zum Einsetzen einer neuen Batterie an der Lasche, die sich am Deckel des Batteriefachs (unten am Gerät) befindet. Schraube ihn gegen den Uhrzeigersinn auf, um ihn abzunehmen. Setze eine CR2-Batterie ein, mit dem Pluspol (+) nach außen. Schraube den Deckel wieder auf das Batteriefach auf – vergewissere dich, dass es sicher verschlossen ist.
Grundlegende Funktionsweise (Teil 2/3)
Einschalten:
Der Entfernungsmesser ist betriebsbereit, sobald die Batterie eingesetzt ist. Drücke zum Einschalten die Taste „Measure” (Messen) und lasse sie wieder los. Das Entfernungsmesser-Display HCD oder LOS wird angezeigt.
Achtung: Der Crossfire HD 1400 schaltet sich automatisch nach 20 Sek. aus, wenn keine Taste bedient wird.
„Niedriger Batteriestand”-Symbol:
Das Symbol wird angezeigt, wenn der Batteriestand nur noch 25 % beträgt. Es erscheint so lange, bis die Batterie völlig leer ist.
Grundlegende Funktionsweise (Teil 3/3)
Einstellung:
Stelle die Dioptrie ein, bis das Bild scharf ist. Wir raten dir übrigens, diese Dioptrieeinstellung auf dem Okular zu vermerken – für den Fall, dass du die Doptrie erneut einstellen musst.
Befestigung der Schlaufe:
Mit der Schlaufe kannst du deinen Entfernungsmesser sicher transportieren. Du kannst sie nach links oder rechts schieben, mithilfe der Löcher direkt über dem Batteriefach.
Modusauswahl (Teil 1/2)
Grundeinstellungen des Crossfire HD 1400:
Bei diesem Laser-Entfernungsmesser ist standardmäßg Folgendes eingestellt: - der HCD-Modus mit Winkelausgleich
- der normale Zielmodus
- die Helligkeitsstufe 3 (von insgesamt 5)
- standardmäßiges automatisches Ausschalten nach 20 Sekunden
- Anzeige in Yard
Modusauswahl (Teil 2/2)
Zum Wechseln des Modus:
Drücke die Taste „Measure”, um das Gerät einzuschalten. Halte zum Wechseln des Modus die Taste „Menu” gedrückt, bis der Modusauswahl-Bildschirm erscheint (ca. 2 Sekunden). Drücke die Taste „Menu”, um durch die verschiedenen Modi zu scrollen. Drücke dann die Taste „Menu” und halte sie mindestens zwei Sekunden lang gedrückt, um deine Einstellungen zu speichern und den Modusauswahl-Bildschirm zu verlassen.
Der HCD-Modus
HCD = Anzeige der horizontalen Distanz.
Verwende den HCD-Modus (Horizontal Component Distance) in den folgenden Situationen:
- Schießen mit Jagdgewehr in ebenem Gelände, auf jede Entfernung
- Schießen mit Jagdgewehr auf eine Entfernung von bis zu 800 Yard (730 m) bei leichtem Gefälle (weniger als 15 Grad)
- Schießen mit Jagdgewehr auf eine Entfernung von bis zu 400 Yard (365 m) bei mäßigem Gefälle (15 bis 30 Grad)
- Bogenschießen
Der LOS-Modus
LOS = Sichtlinie.
Der LOS-Modus (Line of Sight) ist für Gewehrschützen bestimmt, die Karten mit ballistischen Daten zum Neigungsausgleich oder ballistische Anwendungen für Mobiltelefone oder andere mit ballistischen Programmen ausgestattete Geräte verwenden, und auf Entfernungen von über 500 Metern mit einem Gefälle von mehr als 15 Grad schießen.
Wartung/Reinigung des Entfernungsmessers
Der HD 1400 ist wartungsarm; nur die Linsen müssen regelmäßig gereinigt werden. Verwende hierzu spezielle Produkte für behandelte optische Linsen. Denke daran, die Linsen vor dem Abwischen vollständig von Staub und Verschmutzungen zu befreien. Hartnäckige Wasserflecken kannst du durch Anhauchen oder mit ein wenig Wasser oder reinem Alkohol entfernen.
