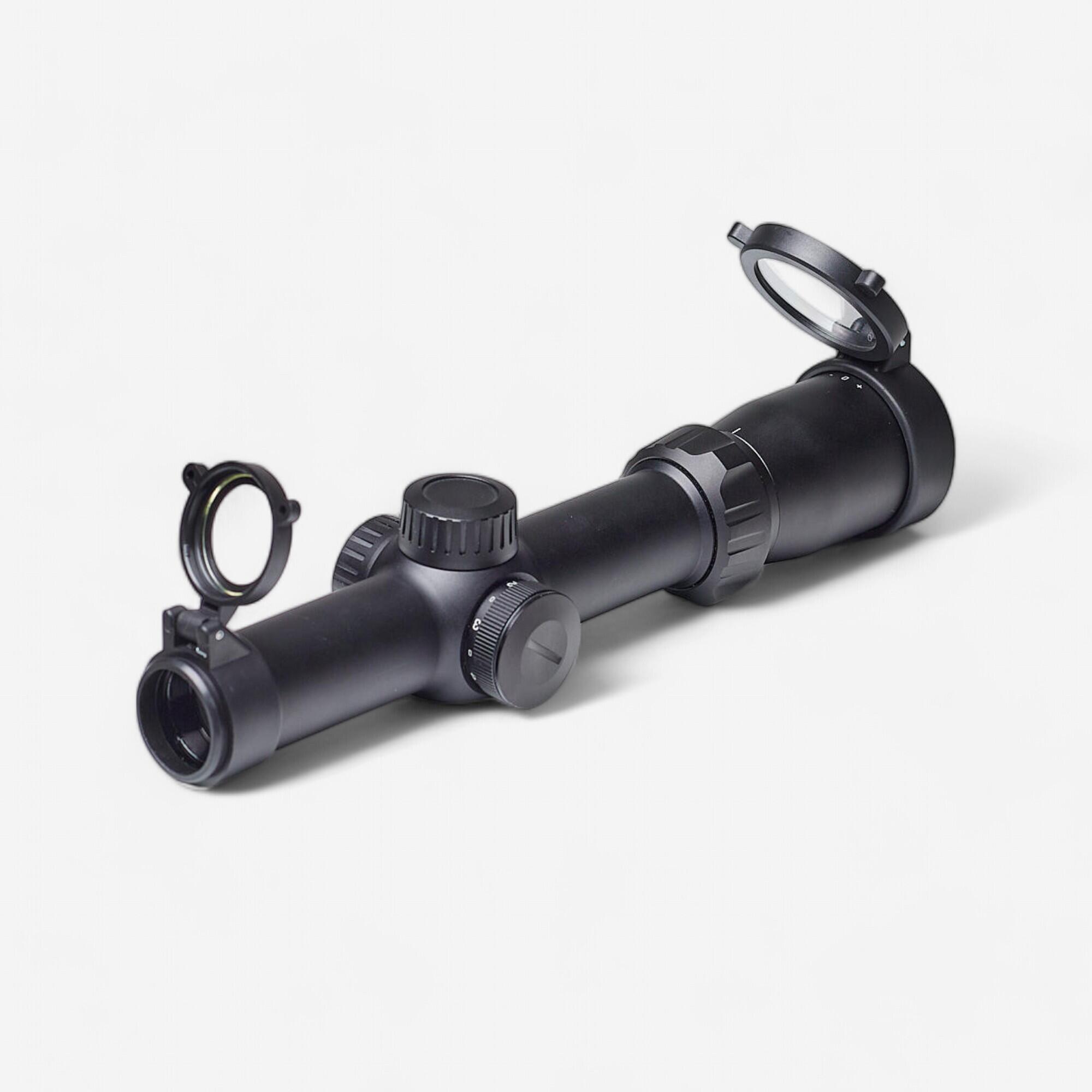

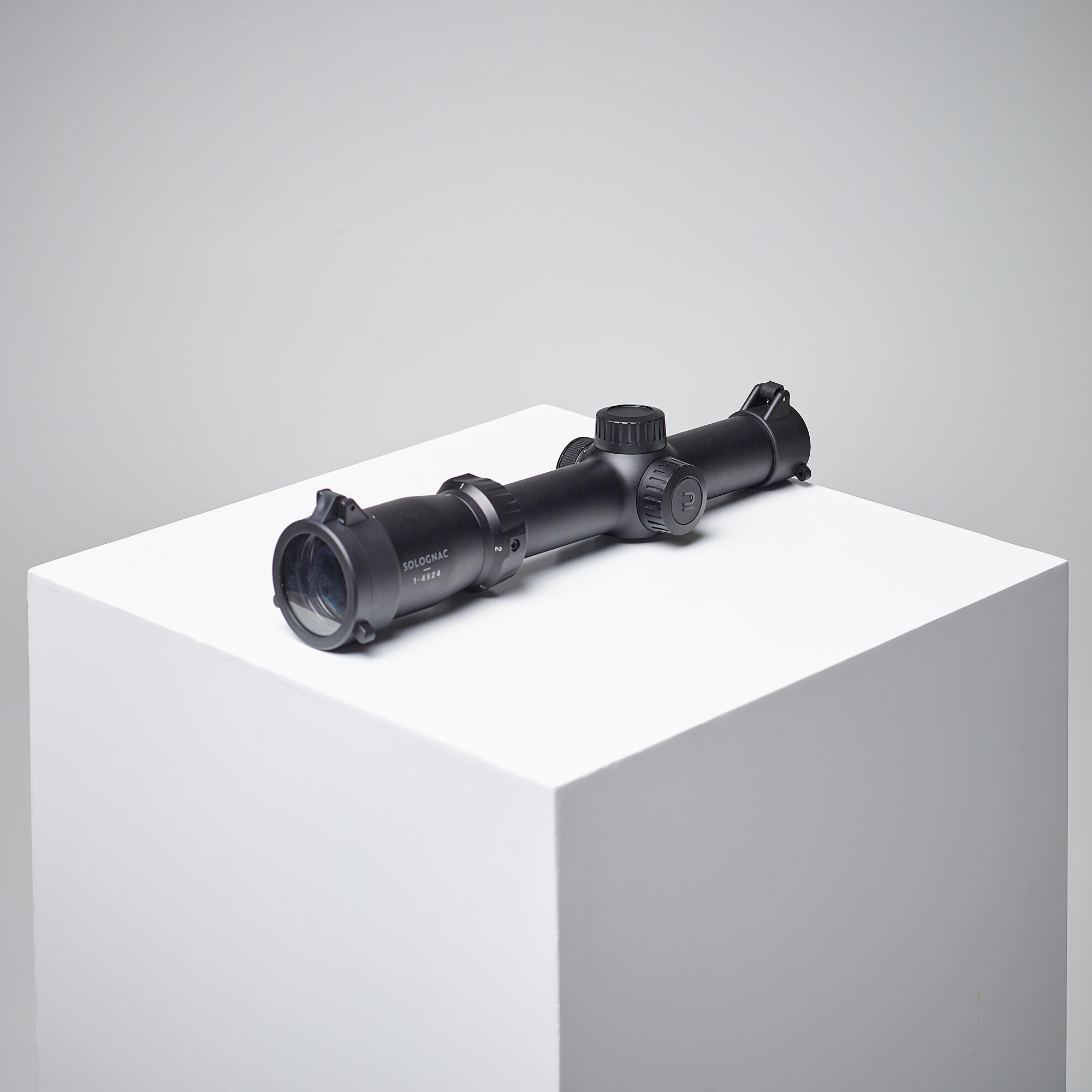

Zielfernrohr 1–4×24 leuchtendes Fadenkreuz 30 mm Durchmesser
Für eine schnelle Erfassung des Ziels. Durch das beleuchtete Fadenkreuz besonders für die Treib- und Drückjagd geeignet.
Dieses Zielfernrohr mit beachtlichem Sichtfeld von 37 m auf 100 m ermöglicht es dir, dein Ziel sofort zu erfassen. Der Lichttransmissionsgrad von 88 % sorgt für gute Beleuchtung, selbst im Unterholz.
VORTEILE
Einfache Handhabung
Gradeinteilung der Türmchen auf 1/2 MOA: 1 Klick = 1,5 cm auf 100 m
Zoom-Funktion
Variabler Zoom von 1-fach bis 4-fach mit "Head-up"-Anzeige
Sichtbarkeit
Lichttransmissionsgrad: 88 %
Stabilität
Rohr aus einem einzigen Stück Aluminium in Luftfahrtqualität
Bildqualität
FMC (Full Multi Coated)-Behandlung der Gläser.
Sichtfeld
Sichtfeld auf 100 m: 37 m mit 1-fachem Zoom / 9,6 m mit 4-fachem Zoom
Durchmesser
Rohr mit 30 mm Durchmesser, kratzfeste, harte Eloxierung
INFORMATIONEN
Geschichte der Konzeption (Teil 1)
Durch unsere Erfahrungen mit den Vorgängermodellen, sowie die Rückmeldungen unserer Kunden konnten wir unsere Kompetenzen festigen und uns besser auf die Bedürfnisse unserer Kunden einstellen. Wir haben entschieden, einige drastische Neuerungen vorzunehmen:

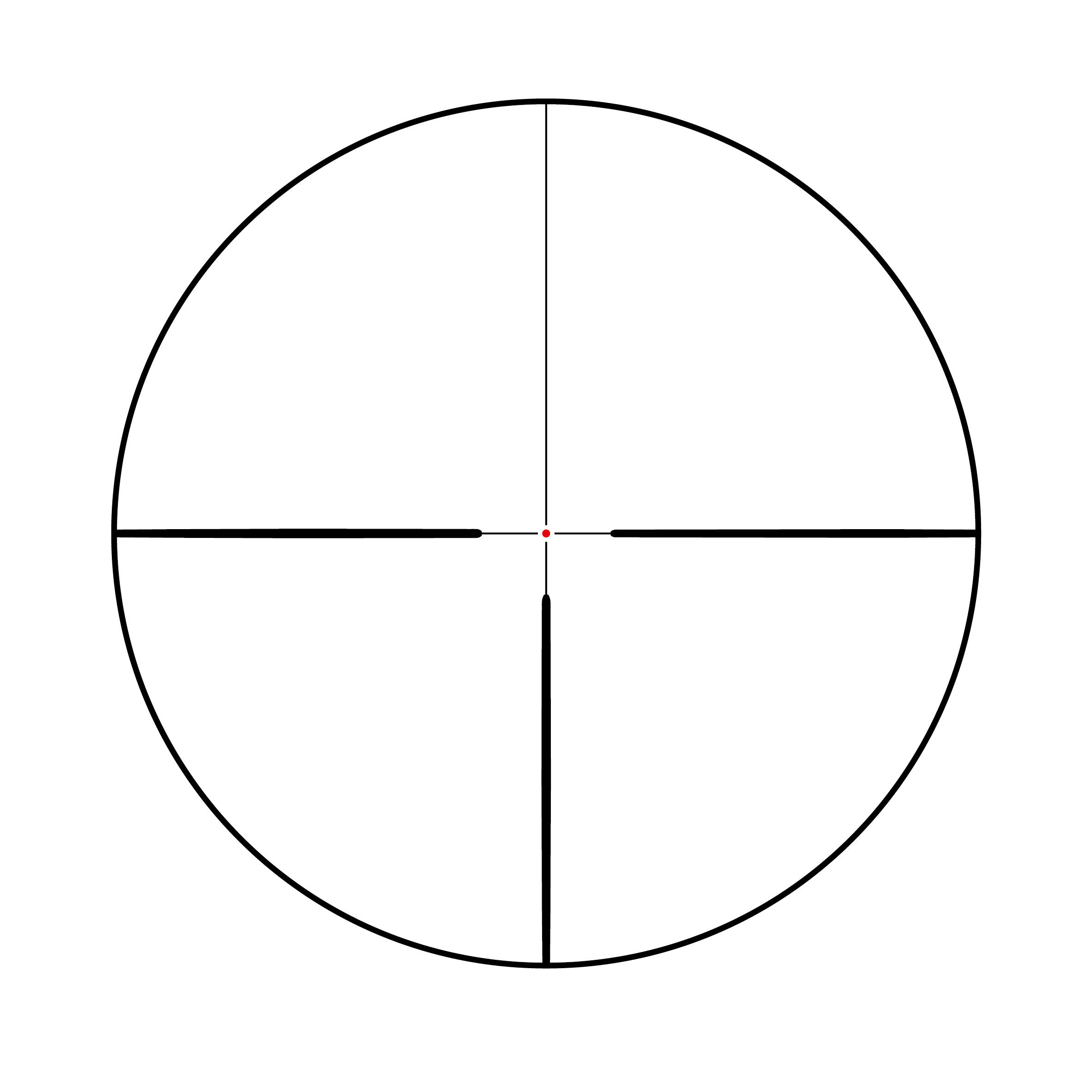

– das beleuchtete Fadenkreuz wurde verbessert: der Schalter wechselt zwischen der Position AUS und den Positionen für variable Intensität.
– Die Schrägfläche auf dem Zoom-Ring ermöglicht, den Zoom zu sehen, ohne die Position zu unterbrechen.
Geschichte der Konzeption (Teil 2)
– Die Einheit des Türmchens wurde für eine einfachere Bedienung geändert: 1 Klick = 1,5 cm bis 100 m, anhand eines einfachen Dreisatz kannst du den Wert eines Klicks bei jeder Entfernung erkennen.
Beispiel: bei 50 Metern bin ich zweimal näher als bei 100 Metern, der Wert eines Klicks ist daher halb so groß: 1,5 cm/2 = 0,75 cm.

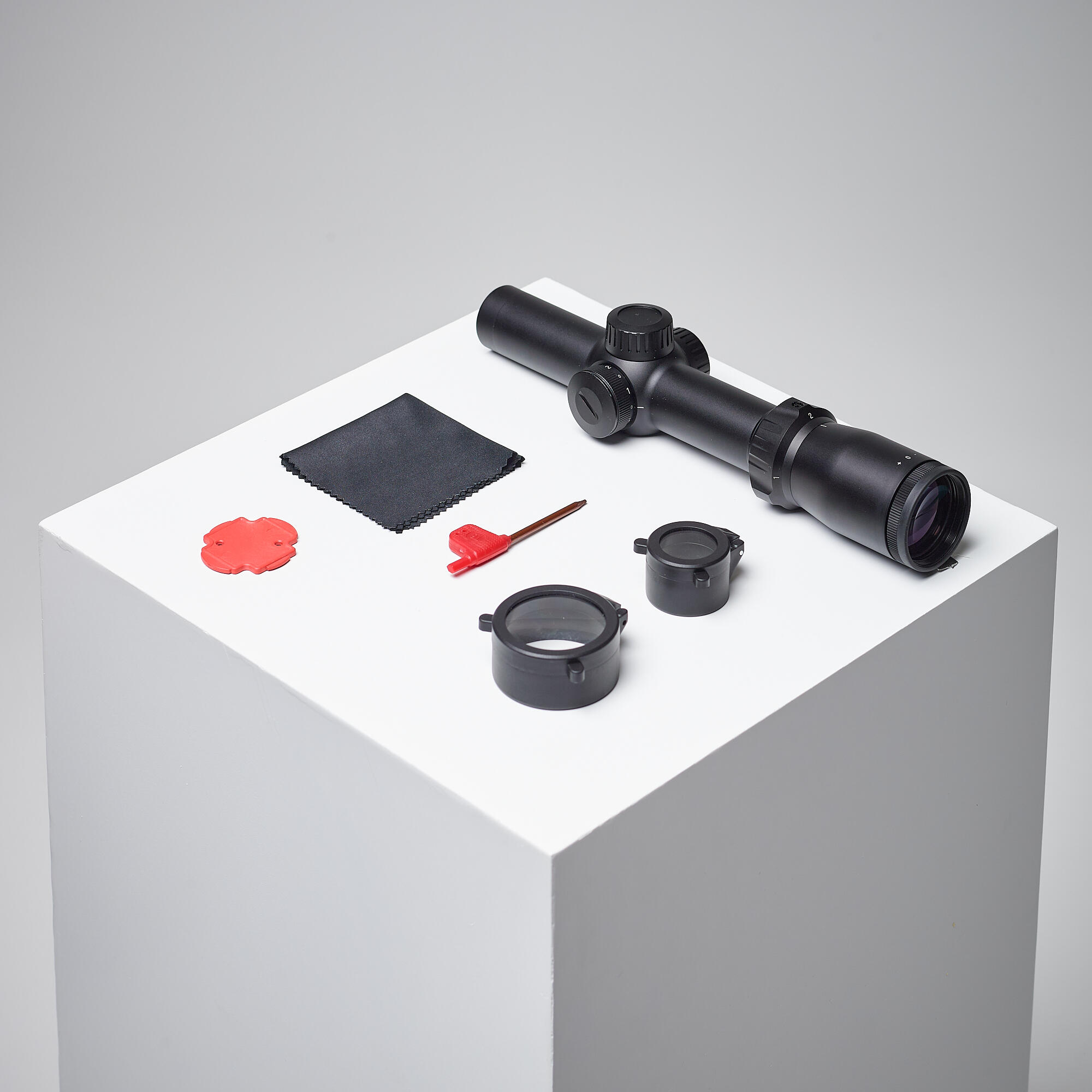

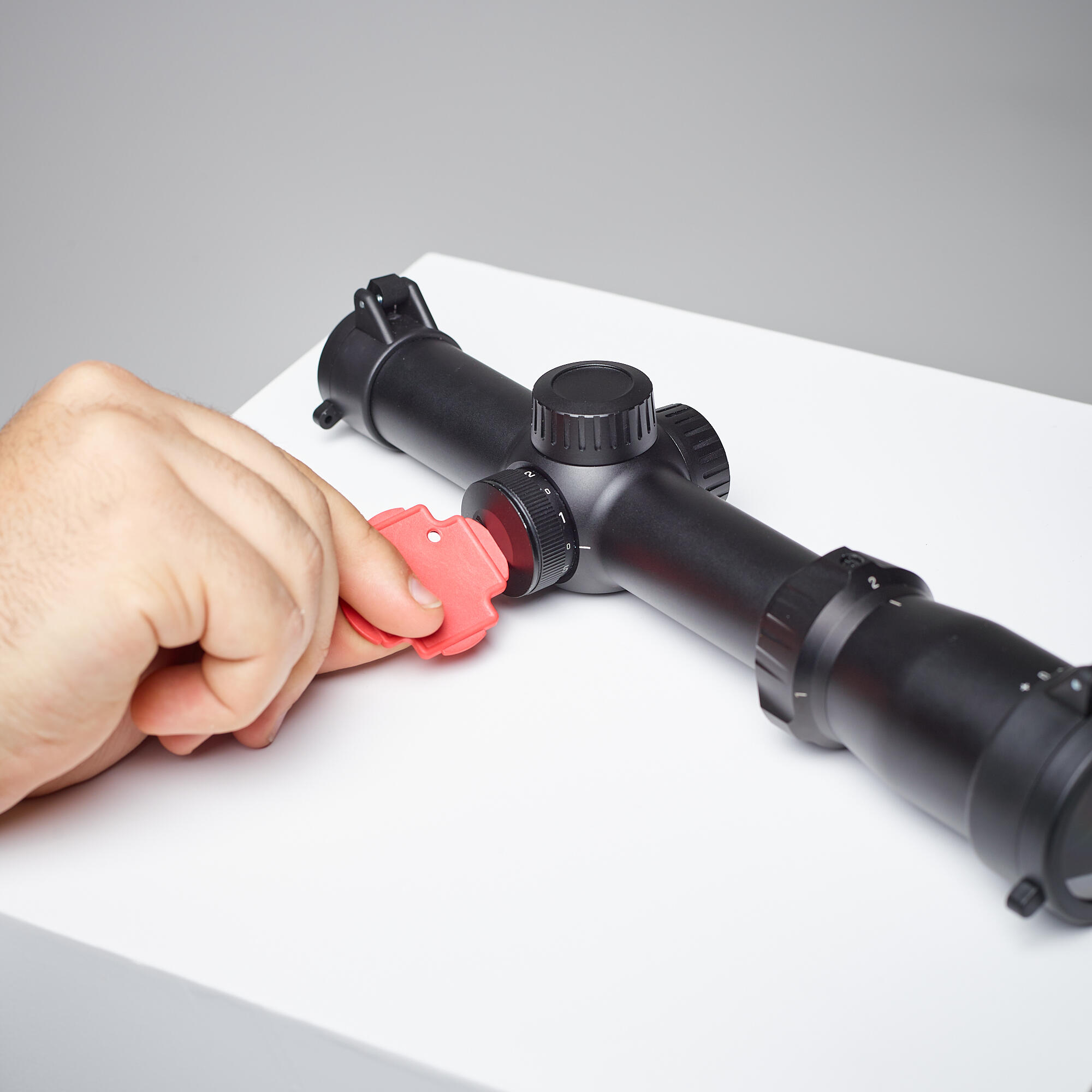

Außerdem haben wir Schutzkappen für das Zielfernrohr ergänzt, um die Gläser auch bei starkem Regen trocken zu halten und die Sicht zu verbessern.
Technische Details
Körper: 30 mm (Ring mit 30 mm erforderlich),
Zoom: 1× bis 4×.
Länge: 255 mm,
Gewicht: 400 g,
Objektivdurchmesser: 24 mm.
Austrittspupille: 8,4–4,8 mm,
Sichtfeld bis 100 m: 37–9,6 m.
Augenabstand: 111–82 mm.
Beleuchtetes Fadenkreuz: 6 Stufen, 1 Batterie CR2032.
Einstellung Türmchen: 1/2 MOA, 1,5 cm auf 100 m,
Gesamterhebung: 200 MOA.
Dioptrieeinstellung: +2 -2D
Für Temperaturen: von -10 °C bis +60 °C
Anti-Beschlag-Schutz: Mit Stickstoff gespült.
Oberflächenbeschichtung: kratzfeste Eloxierung
Montage des Zielfernrohrs
Lege die zwei Montageringe auf die Waffe.
Setze das Zielfernrohr unten in die Montageringe ein.
Lege die Flinte an, beide Augen zu. Öffne die Augen, das Bild muss absolut rund und vollständig sein. Verändere sonst die Position von Zielfernrohr und Montageringen.
Sobald du die richtige Position gefunden hast, richte das Zielfernrohr mithilfe einer Wasserwaage oder eines Lots gerade aus.
Anschließend mit einem Innensechskant festziehen.
Einstellen des Zielfernrohrs

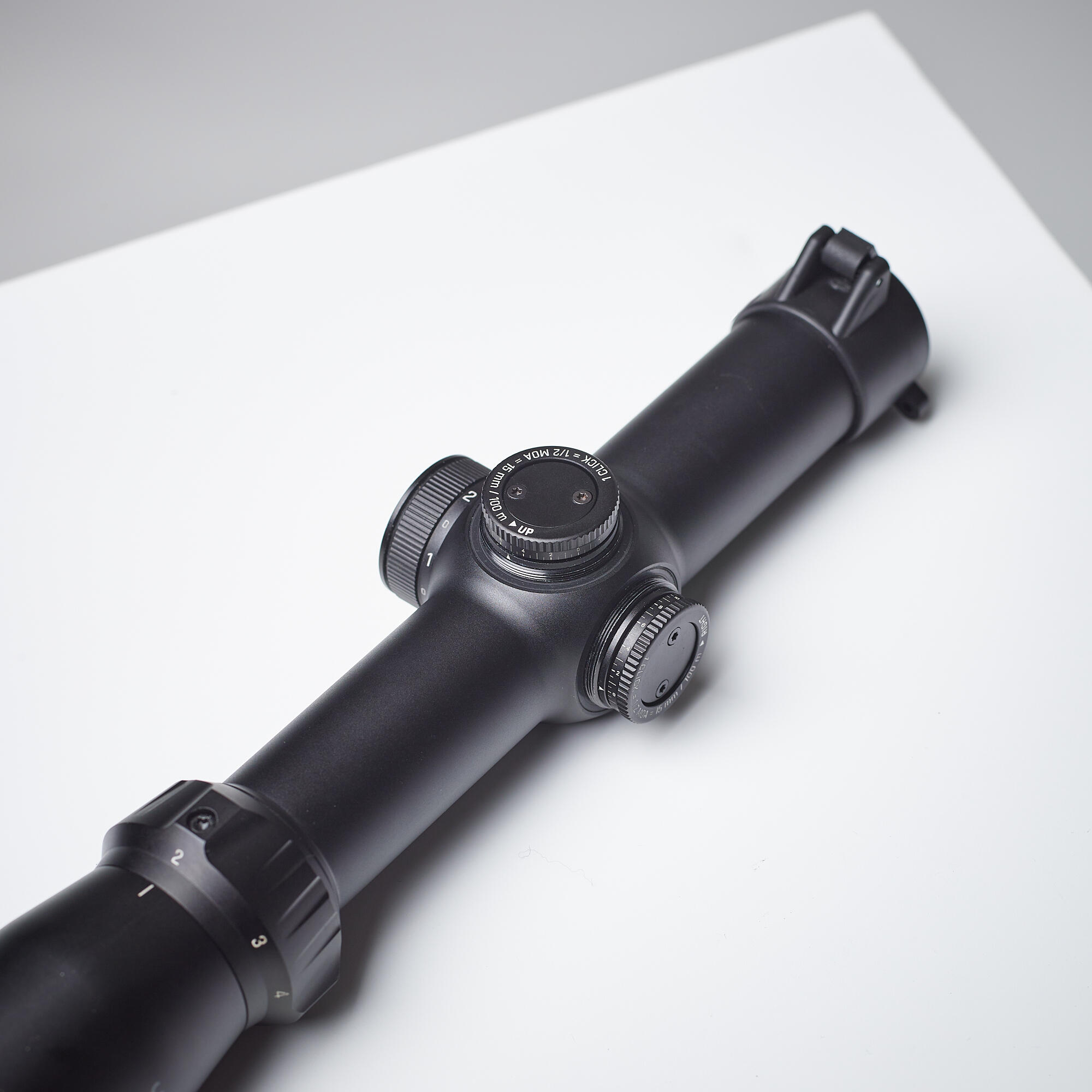

Mit jedem Einrasten des Türmchens wird die Kugel 15 mm auf ein Ziel in 100 m Entfernung versetzt.
Metallkappen entfernen; Türmchen in die Richtung drehen, die für das Auftreffen der Kugel gewünscht wird. Für Treffer nach oben in Richtung UP drehen (UP = hoch).Für Treffer nach rechts in Richtung Right drehen (Right = rechts).
DOWN = unten. LEFT = links.
Die Einstellung nur im zugelassenen Schießstand durchführen.
Türmchen auf Null stellbar
Mithilfe dieser Funktion kannst du die Einstellwerte bei einer Verwendung von verschiedener 0-Munition je nach Jagdart und die Ausgleichswerte für Schüsse aus weiter Entfernung notieren.
Die Gradeinteilung des Zielfernrohrs kann auf „0“ gestellt werden, wenn das Zielfernrohr eingestellt ist.
Dafür musst du die beiden Innensechskantschrauben oben am Türmchen lösen. Das ermöglicht die freie Rotation des Drehrings. Stelle den Drehring auf 0 und ziehe beide Innensechskantschrauben wieder fest.
Zusammensetzung
Zusammensetzung
Metallstruktur: 35.0% Mineralglas, 65.0% Aluminium
Tests und Garantie
Garantie
2 Jahre
