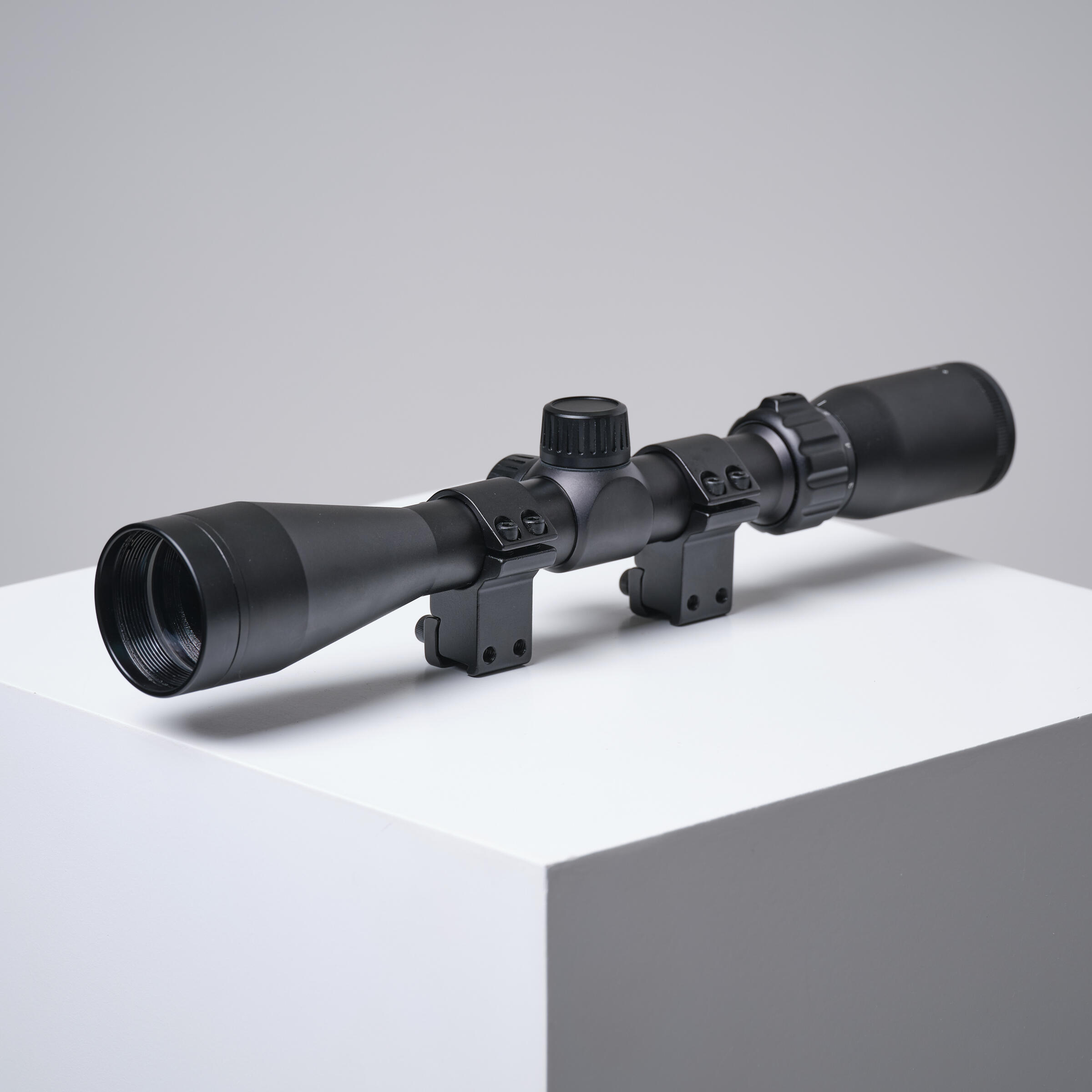

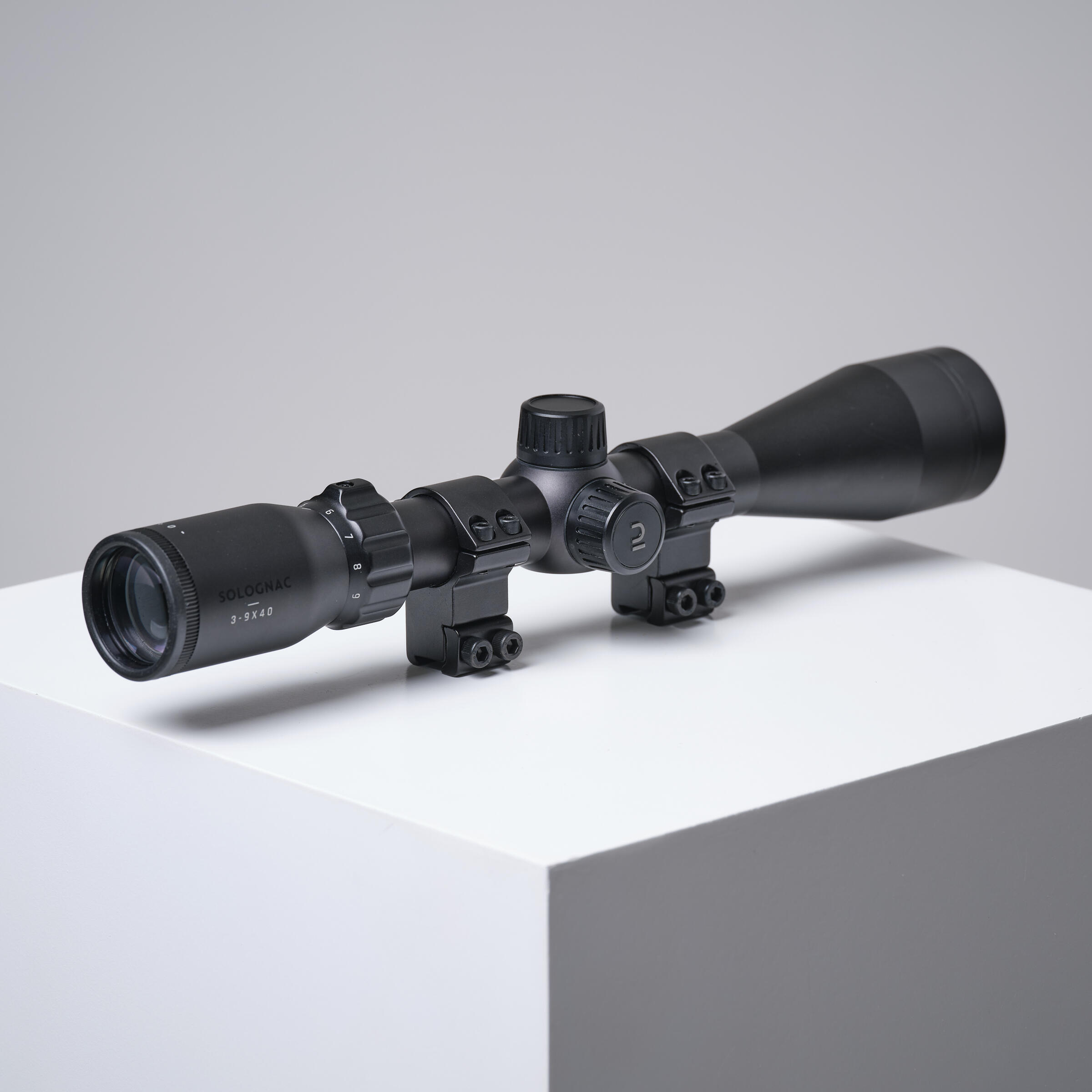

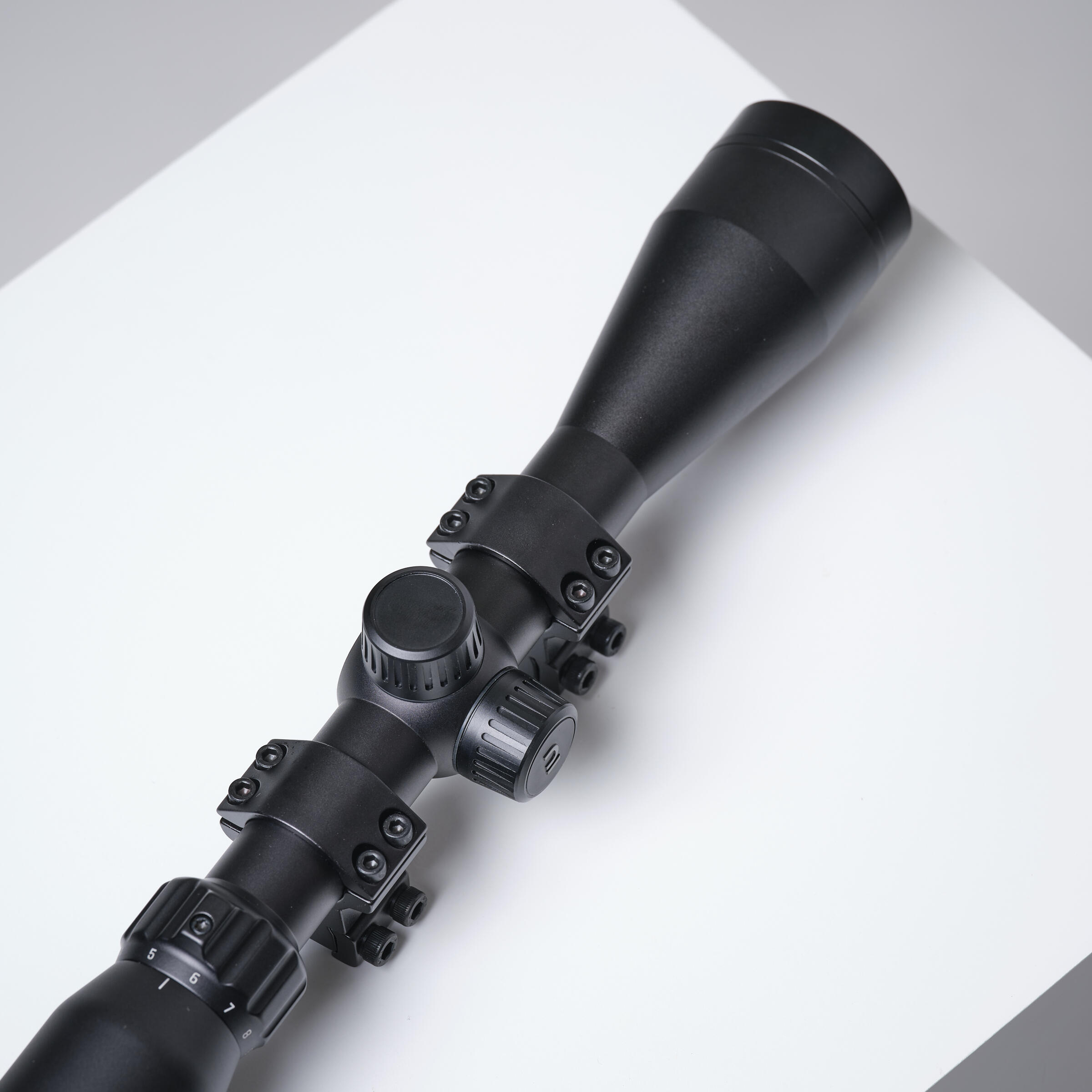

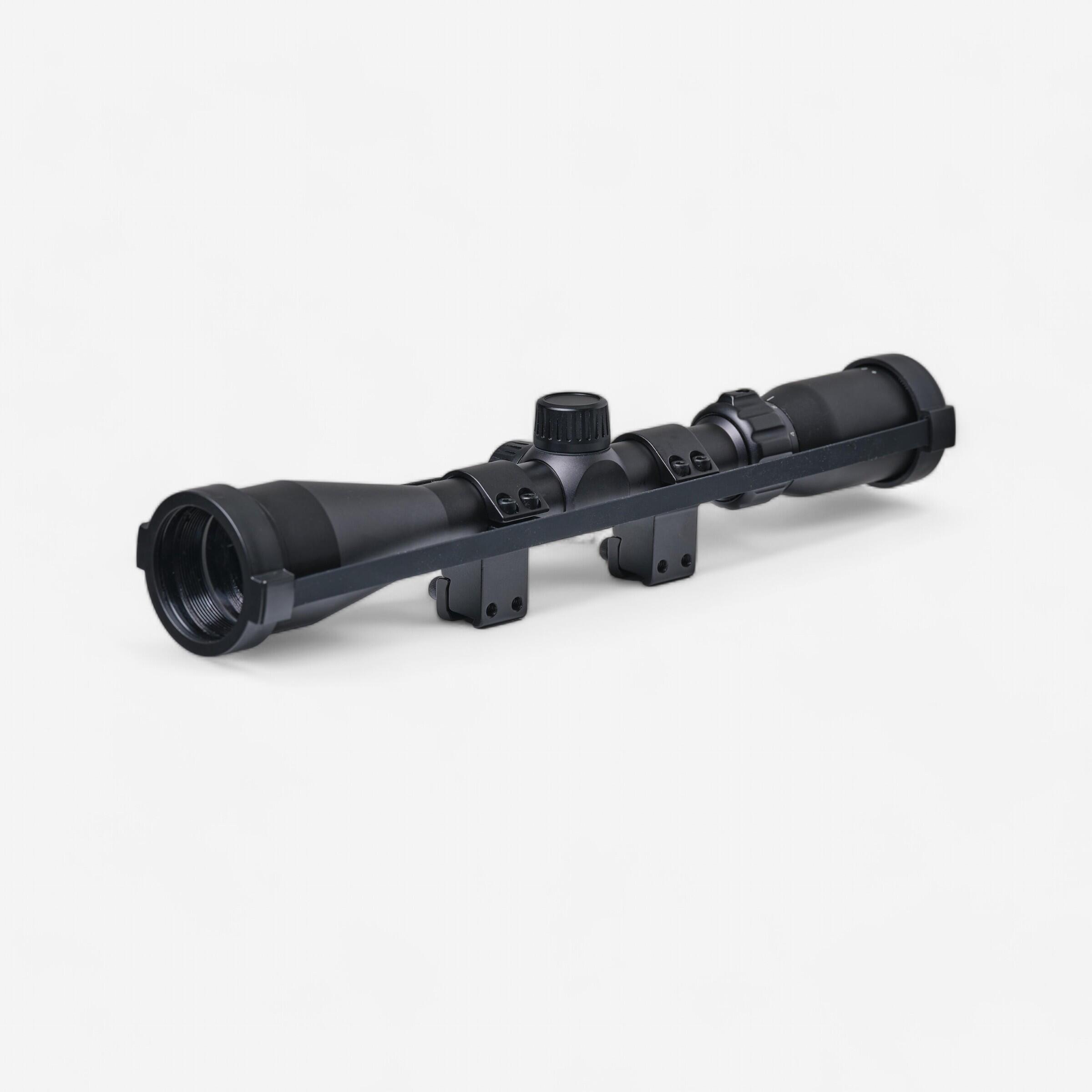

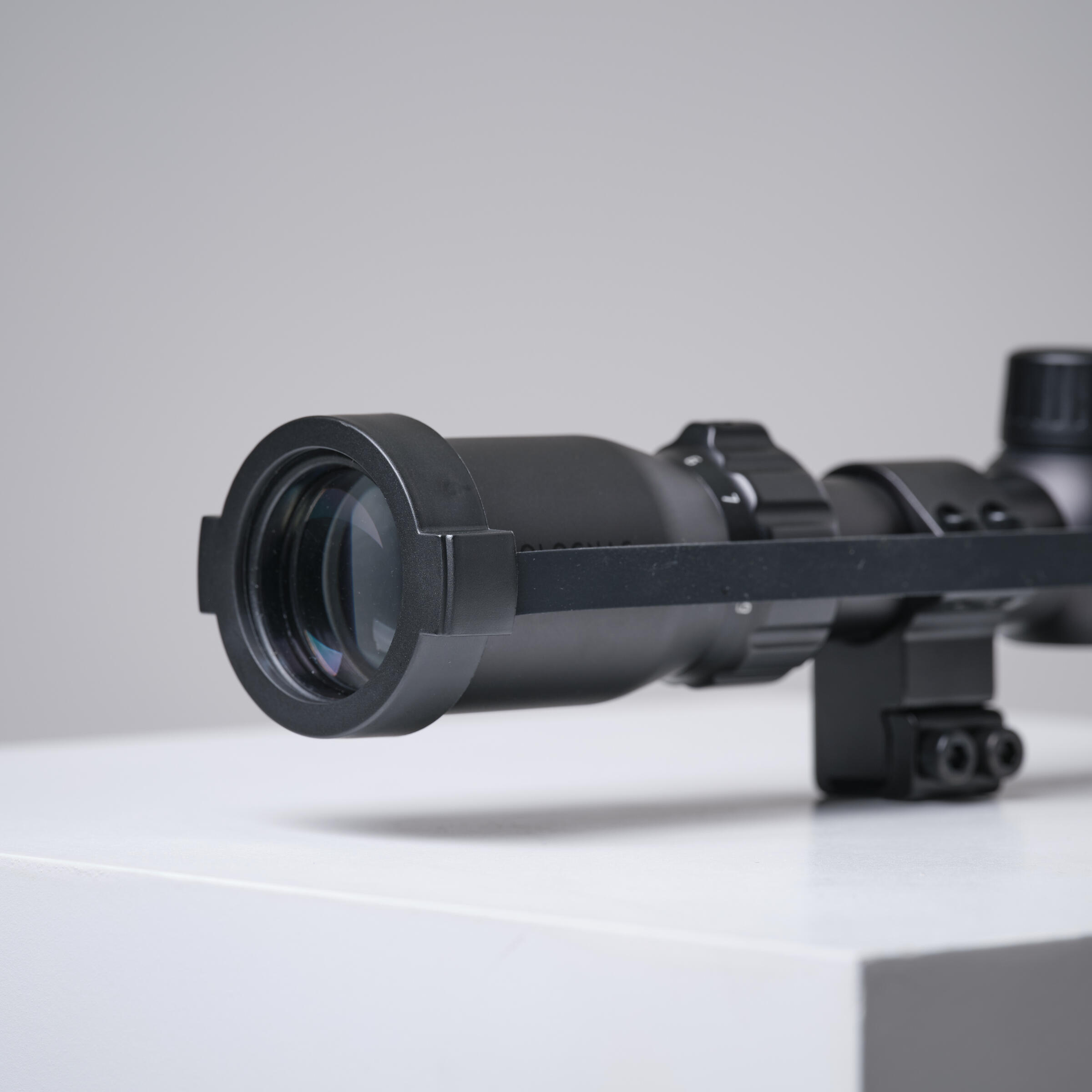

Zielfernrohr 3-9 × 40 Montage 11 mm
Zielfernrohr für Gewehre oder .22 LR mit einer 11-mm-Schiene.
Schnelle und einfache Montage des Zielfernrohrs durch mitgeliefertes Zubehör. Verbessertes und präziseres Zielvermögen durch 3- bis 9-fach-Zoom.
VORTEILE
Einfacher Auf- und Abbau
Wird mit 11-mm-Schellen für eine schnelle und einfache Montage geliefert..
Zoom-Funktion
Variable Vergrößerung 3- bis 9-fach
Widerstandsfähigkeit
Geeignet für kleine Kaliber (4,5 mm; .22 LR; .222 Rem)
INFORMATIONEN

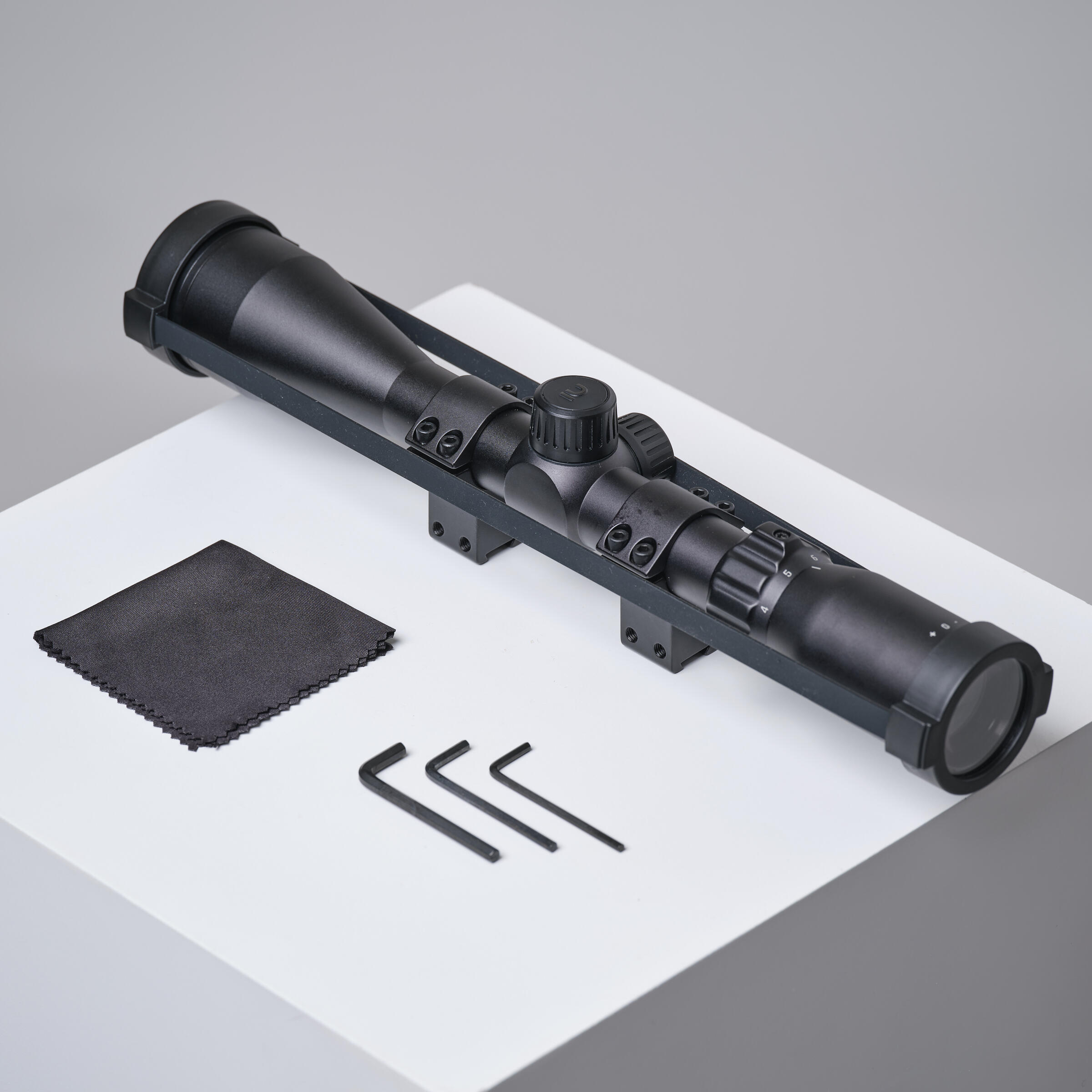

Packungsinhalt:
Packungsinhalt:
– Zielfernrohr
– bereits montierte Schellen.

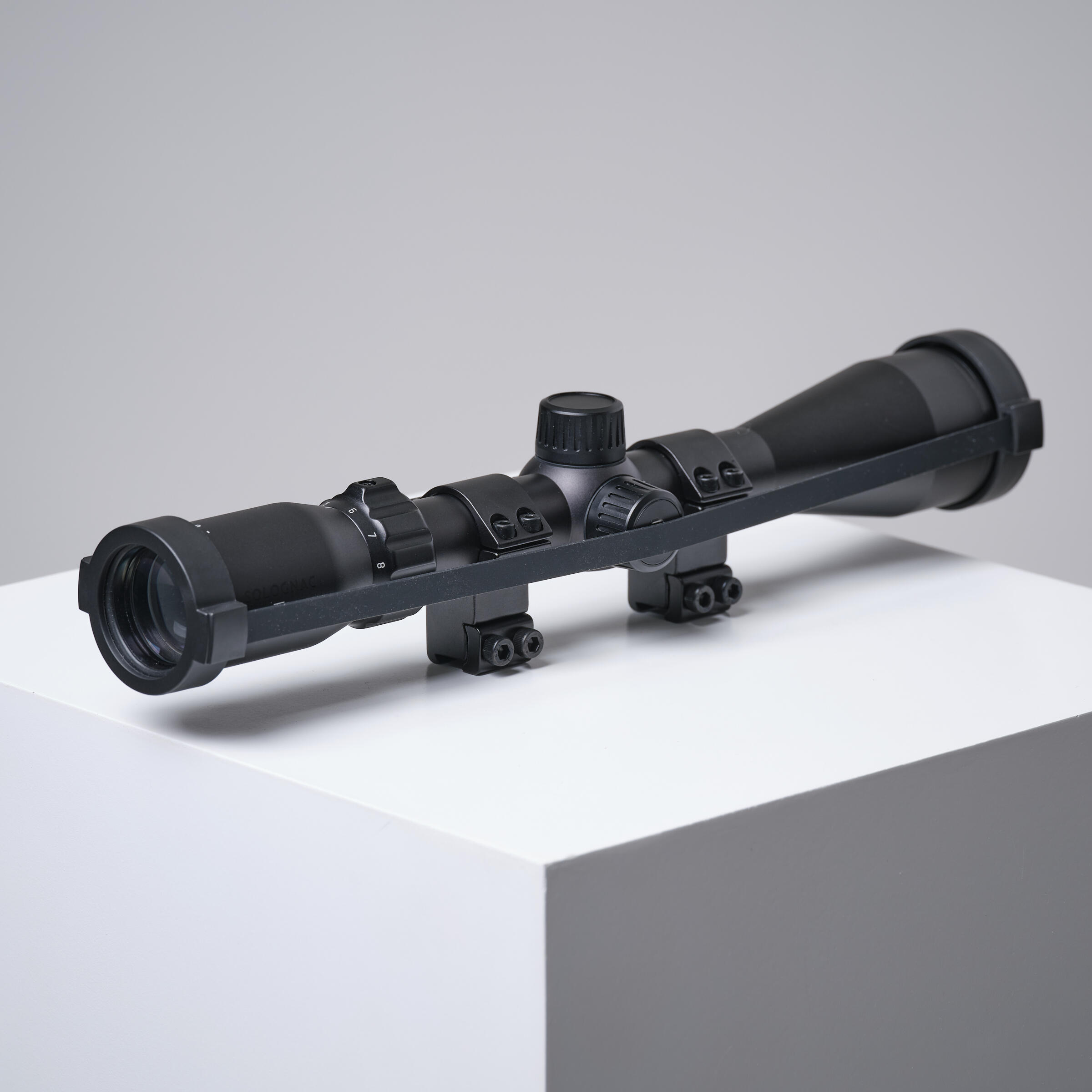

– Transparente Schutzkappe mit Gummiband
– Mikrofasertuch
– drei Innensechskantschlüssel
-> 1 für die Halterung der Schellen
-> 1 für das Anziehen der Schellen am Rohr des Teleskops
-> 1 für den Anti-Rückstoß-Absatz.
Technische Strukturdaten des Zielfernrohrs:
Vergrößerungsbereich: Variable Vergrößerung 3- bis 9-fach.

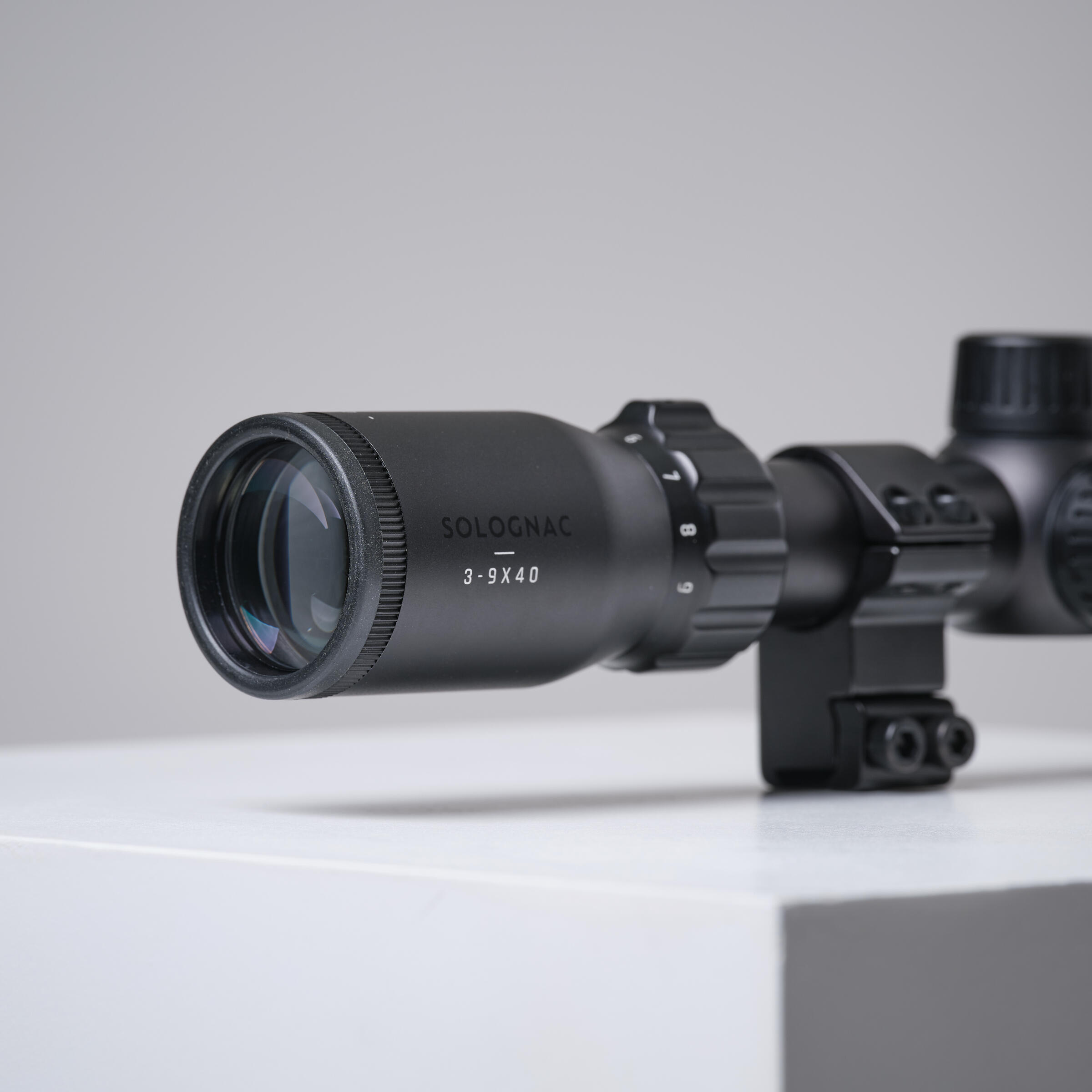

Dioptrieneinstellung am Okular.

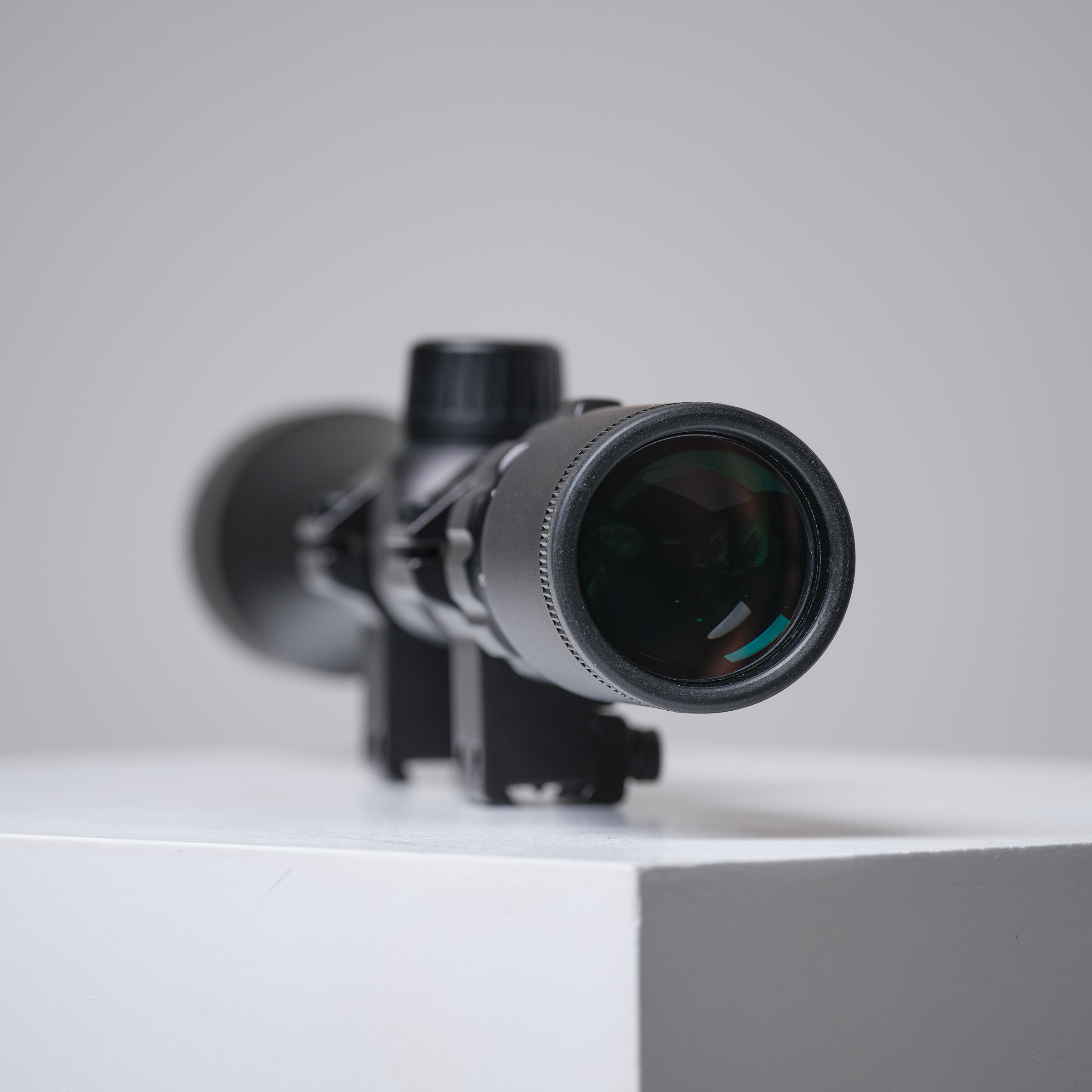

Objektivdurchmesser: 40 mm.
Rohrdurchmesser: 25,4 mm.
Länge: 313 mm.
Gewicht: 530 g.
Absehen: Duplex-Kreuz.
Transmission: 74 % bei 550 nm;
Augenabstand: 102–79 mm (Zoom 3- bis 9-fach);
Sichtfeld: [14,3; 3,9 m] auf 100 m.
Parallaxe eingestellt auf 50 m.
Beschlagschutz: Mit Stickstoff befüllt.
Hält allen Wetterbedingungen stand.
Produktinformationen
Die Türme sind in 0,1 MIL unterteilt. Das entspricht: – 1 cm auf 100 m per Klickverstellung.
– 1 mm auf 10 m per Klickverstellung.
Jede Umdrehung entspricht 6 MIL, also 60 cm auf 100 m.
Höhenanpassungsbereich: 18 MIL
Mit einfachen Griffen werkzeuglos einstellbar.
Montagehinweis:
– Zielfernrohr mit mitgeliefertem Innensechskantschlüssel zum Lösen der unteren Montageschrauben
– Schiebe das Zielfernrohr auf der 11-mm-Schiene auf deinem Gewehr, halte es fest und ziehe die zwei Schrauben leicht an.
– Stelle dich hinter dein Gewehr, siehst du gut durch das Zielfernrohr, so ist es korrekt positioniert.
– Ist das nicht der Fall, schiebe das Zielfernrohr auf der Schiene, um die richtige Distanz zwischen Auge und Okular zu finden (8 bis 10 cm von deinem Auge entfernt).
Scharfeinstellung
– Ziele auf eine weiße Wand und beobachte das Absehen. Es muss scharf gestellt sein – ist dies nicht der Fall, so muss das Okular eingestellt werden (das dem Auge zugewandte Teil des Zielfernrohres). Durch Drehen des Okularringes wird das Bild scharf gestellt.
– Ist die richtige Position gefunden, so ziehe die Kontermutter zwischen Ring und Zoom fest, um den Okularring gegen jegliche Schwankungen festzustellen.
Justierung des Absehens

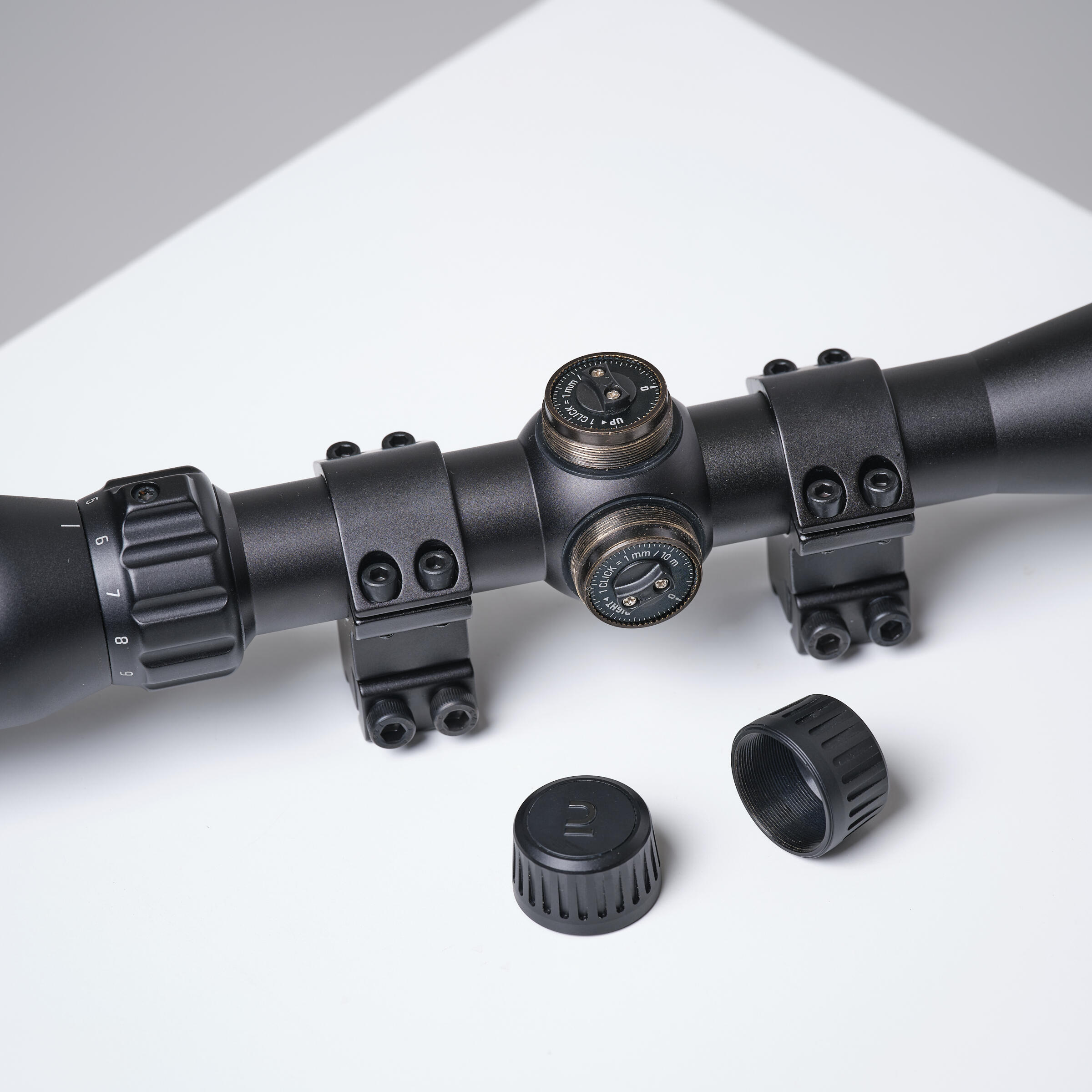

– Schraube die Deckel der Türme ab.
– Mit dem oberen Türmchen wird die Höhe (Vertikalachse) der Treffpunktlage eingestellt. Je nach Hoch- oder Tiefschuss das Rädchen in die entsprechende Richtung drehen und so den Treffpunkt verändern.
– Mit dem seitlichen Türmchen wird die Treffpunktlage horizontal eingestellt. Bei Rechtsschuss in die entsprechende Richtung am Stellrädchen drehen.
– Informiere dich in der Tabelle über die Klickrasterung im Zusammenhang mit der Zielentfernung.
Zusammensetzung
Zusammensetzung
Metallstruktur: 30.0% Mineralglas, 70.0% Aluminium
Tests und Garantie
Garantie
2 Jahre
